液压千斤顶在桥梁建设、设备安装、船舶制造、工矿企业被广泛使用,提高了装备制造业的现代化水平,而目前的千斤顶均是钢材制造,给外出维修增加了运输负担,增加了配套的总体装备重量带来大量的能源消耗。其主要原因是千斤顶需承受的压力高、强度大,想要达到其要求的强度需使用较大量的钢材,加上采用的钢材要留有安全系数,消耗的钢材的量就会更大。因为钢材的比重大,千斤顶的整体备重量就很难以减轻。如何能够创设一种材料比重小、质量轻、承压能力强、强度高的新型复合材料千斤顶,具有十分重要的意义。

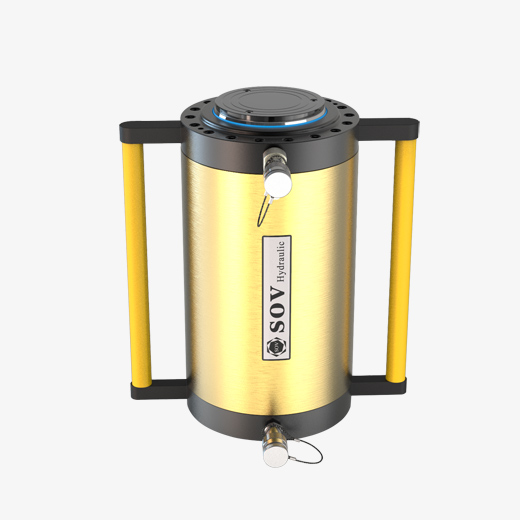

轻量型炭纤维液压千斤顶高强度的结构部件,在过去的应用中,高强度钢已用于典型的工业应用,而在降低重量至关重要的地方,采用碳纤维复合材料设计,高强度的组件开辟了新的可能性。常规的复合材料设计使用复合材料作为增强材料来减轻钢部件的重量。复合材料设计并采用纯复合材料缸筒的高端技术,以进一步减轻重量。凭借在研发复合材料长足的经验,开发了各种不同用途的轻量型炭纤维液压千斤顶。炭纤维液压千斤顶可显着减轻重量,高强度设计。经过数以千计的循环测试,标准范围设定在工作压力350 bar到700 bar之间。

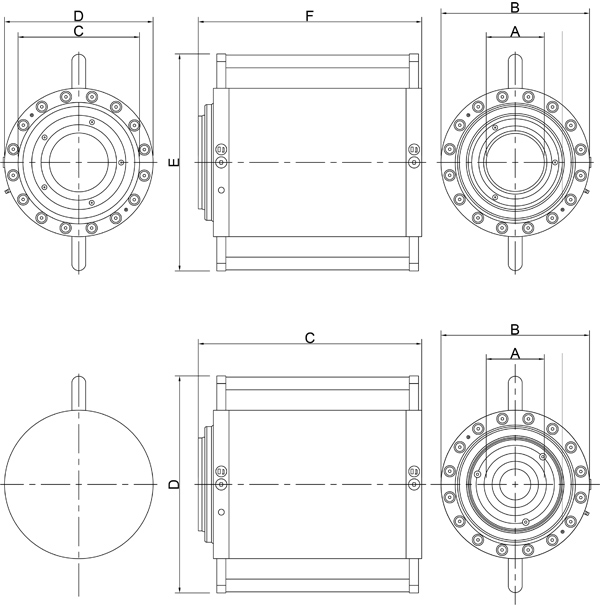

规格型号 | 吨位 (T) | 工作行程 (mm) | 活塞区 (cm²) | 预紧力 (kN) | A | B | C | D | 重量 (kg) |
SOV-TQW-150-15 | 150 | 150 | 213.8 | 1496 | 119 | 208 | 368 | 360 | 23 |
SOV-TQW-150-20 | 150 | 200 | 213.8 | 1496 | 119 | 208 | 418 | 360 | 24.5 |
SOV-TQW-200-15 | 200 | 150 | 283.5 | 1984 | 139 | 237 | 368 | 389 | 29.5 |
SOV-TQW-200-18 | 200 | 180 | 283.5 | 1984 | 139 | 237 | 398 | 389 | 31 |
SOV-TQW-200-25 | 200 | 250 | 283.5 | 1984 | 139 | 237 | 468 | 389 | 34.5 |
SOV-TQW-220-15 | 220 | 150 | 314.1 | 2199 | 144 | 247 | 372 | 399 | 32 |
SOV-TQW-220-25 | 220 | 250 | 314.1 | 2199 | 144 | 247 | 472 | 399 | 37 |
SOV-TQW-280-15 | 280 | 150 | 397.6 | 2783 | 164 | 280 | 382 | 399 | 41.5 |
SOV-TQW-280-25 | 280 | 250 | 397.6 | 2783 | 164 | 280 | 482 | 432 | 48 |
SOV-TQW-405-15 | 405 | 150 | 572.5 | 4007 | 204 | 335 | 398 | 432 | 63.5 |
SOV-TQW-405-25 | 405 | 250 | 572.5 | 4007 | 204 | 335 | 498 | 487 | 73.5 |
SOV-TQW-405-30 | 405 | 300 | 572.5 | 4007 | 204 | 335 | 548 | 487 | 78.5 |
SOV-TQW-535-15 | 535 | 150 | 754.7 | 528.3 | 234 | 385 | 398 | 537 | 85 |
SOV-TQW-535-25 | 535 | 250 | 754.7 | 528.3 | 234 | 385 | 498 | 537 | 98.5 |
*如因产品更新迭代,表中参数有所变动,恕不另行通知。
