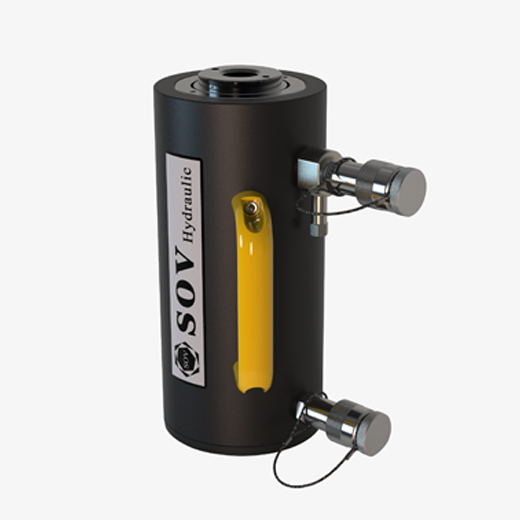

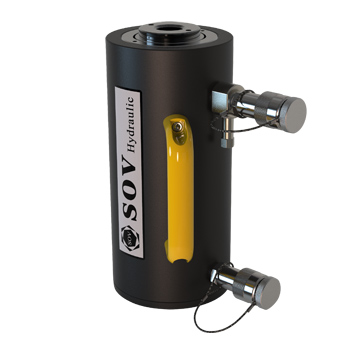

结合单作用全部的设计特征和双向作用设计的优越性,从而提高了操作和使用速度,尤其是在比较长的行程作业中可充分利用其产生的液压牵引力。
【 承载能力 】:30~150吨规格型号 | 承载能力 (T) |
工作压力 (MPa) |

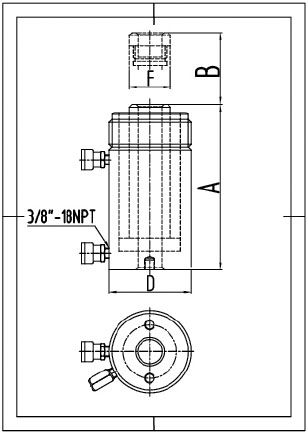

本体高度A (mm) |
有效行程 (mm) |
有效面积 (cm2) |
液压油量 (cm3) |
伸展高度B (mm) |
油缸外径D (mm) |
油缸内径E (mm) |
柱塞直径F (mm) |
重量 (Kg) |
||
推 | 拉 | 推 | 拉 | ||||||||||
SOV-RRH-30190 | 30 | 70 | 330 | 190 | 47.7 | 32.4 | 906 | 616 | 520 | 120 | 90 | 63 | 21 |
SOV-RRH-30290 | 30 | 70 | 431 | 290 | 47.7 | 32.4 | 1383 | 940 | 721 | 120 | 90 | 63 | 27 |
SOV-RRH-6090 | 60 | 70 | 247 | 90 | 84.2 | 52 | 758 | 466 | 337 | 165 | 125 | 95 | 28 |
SOV-RRH-60166 | 60 | 70 | 323 | 166 | 84.2 | 52 | 1398 | 860 | 489 | 165 | 125 | 95 | 35 |
SOV-RRH-60280 | 60 | 70 | 438 | 280 | 84.2 | 52 | 2357 | 1451 | 718 | 165 | 125 | 95 | 50 |
SOV-RRH-80300 | 80 | 70 | 466 | 300 | 114.8 | 61.3 | 3444 | 1837 | 766 | 200 | 145 | 115 | 70 |
SOV-RRH-10038 | 100 | 70 | 165 | 38 | 146 | 88.9 | 505 | 333 | 203 | 217 | 168 | 130 | 33 |
SOV-RRH-10076 | 100 | 70 | 254 | 76 | 146 | 88.9 | 1111 | 676 | 330 | 217 | 168 | 130 | 61 |
SOV-RRH-100153 | 100 | 70 | 342 | 153 | 146 | 88.9 | 2236 | 1360 | 495 | 217 | 168 | 130 | 79 |
SOV-RRH-100270 | 100 | 70 | 460 | 270 | 146 | 88.9 | 3946 | 2400 | 730 | 217 | 168 | 130 | 106 |
SOV-RRH-150200 | 150 | 70 | 379 | 200 | 205 | 107 | 4098 | 2135 | 579 | 243 | 190 | 150 | 111 |
*如因产品更新迭代,表中参数有所变动,恕不另行通知。
