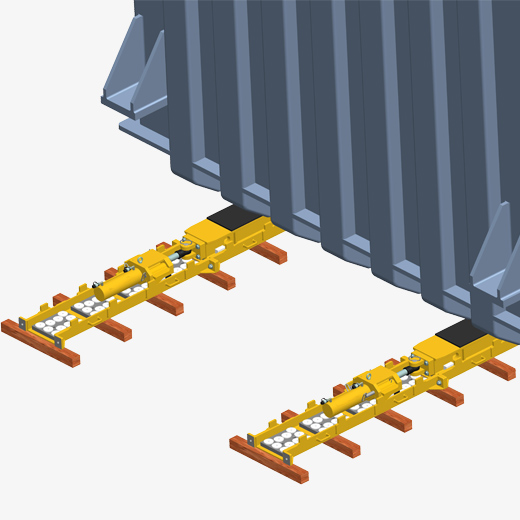

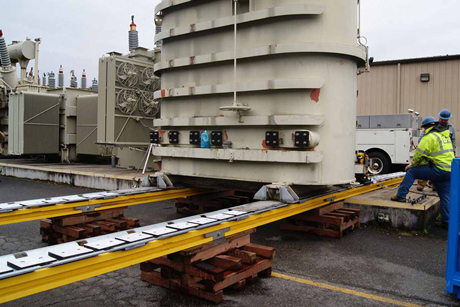

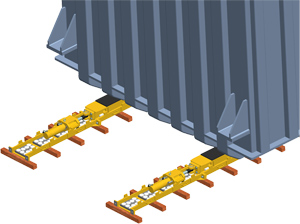

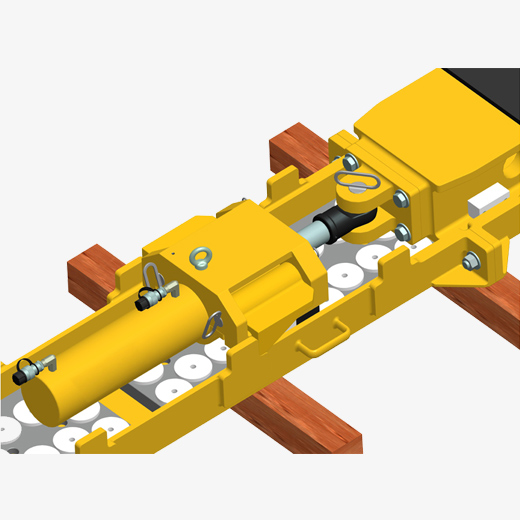

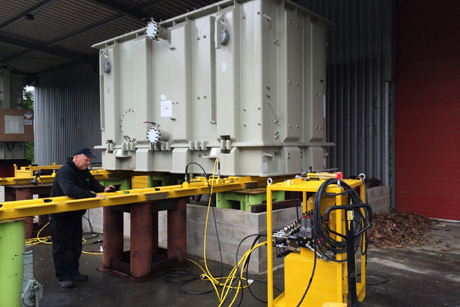

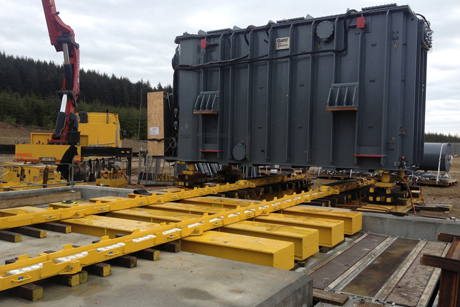

轻型滑移液压系统主要由滑道、滑靴、减磨滑移块、推拉液压千斤顶、控制泵站等组成。移动物体放置到滑靴上,滑靴与滑道上的减磨滑移块形成滑移副,通过控制液压千斤顶的伸缩来驱动物体的前进与后退。通过机械棘轮卡扣形式实现正反受力点,从而实现物体的推拉动作,特别适用于空间狭小的场合下使用,无需叉车等起重工具即可轻松使用。
规格型号 | 每台承载力 (T) | 最大 偏载负荷 | 基架大小(mm) | 外形尺寸 (mm) | 重量 (kg) | |||
A | B | C | D | |||||
SOV-JS-125 | 125 | 3%@6m | 1200 | 1100 | 990 | 1850 | 600×600×250 | 2200 |
SOV-JS-250 | 250 | 3%@10m | 2250 | 2050 | 1475 | 3450 | 1150×1150×500 | 7500 |
SOV-JS-500 | 500 | 4%@10m | 2800 | 2300 | 1700 | 4500 | 1700×1700×700 | 13000 |
SOV-JS-700 | 700 | 5%@20m | 3670 | 3250 | 2375 | 6100 | 2300×2300×1000 | 24000 |
规格型号 | 包括端块 的最小高度 (mm) | 最大 高度 (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | P min. (mm) | P max. (mm) |
SOV-JAD-108 | 494 | 2067 | 494 | 2067 | 476 | 356 | 505 | 443 | 556 | 428 | 91 | 75 | 726 | 351 | 300 | 310 | 175 | 225 |
*如因产品更新迭代,表中参数有所变动,恕不另行通知。
