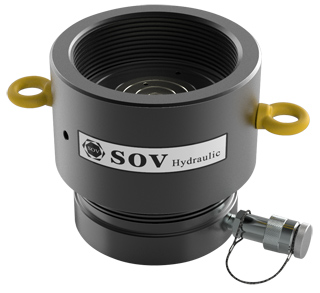

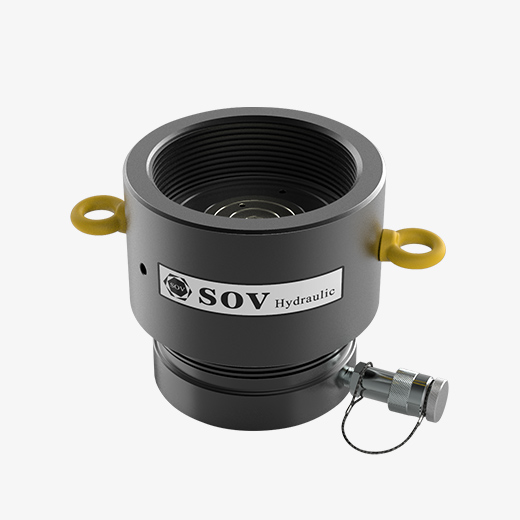

外环螺母自锁液压油缸适合应用在紧凑的场合中,安全的螺母锁定设计适合机械负载支撑,特殊设计的承载系统可承受3%的偏载,溢流孔兼有限制行程的功能。

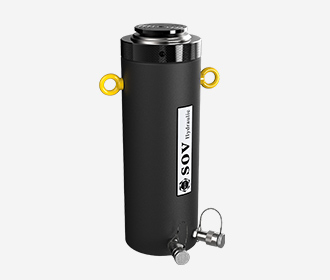

规格型号 | 承载能力 (T) | 本体高度 (mm) | 有效行程 (mm) | 有效面积 (cm²) | 液压油量 (cm³) | 油缸外径 (mm) | 锁母外径(mm) | 活塞杆直径 (mm) | 重量 (kg) |
SOV-RRL-200-120 | 200 | 260 | 120 | 283.38 | 3400 | 245 | 320 | 130 | 130 |
SOV-RRL-300-120 | 300 | 260 | 120 | 452.16 | 5426 | 320 | 400 | 240 | 226.7 |
规格型号 | 承载能力 (T) | 本体高度 (mm) | 有效行程 (mm) | 有效面积 (cm²) | 液压油量 (cm³) | 油缸外径 (mm) | 锁母外径(mm) | 活塞杆直径 (mm) | 重量 (kg) |
SOV-RCL-50-20 | 50 | 75 | 20 | 63.58 | 127.2 | 130 | 160 | 70 | 9 |
SOV-RCL-50-60 | 50 | 122 | 60 | 63.58 | 381.5 | 130 | 160 | 70 | 14.5 |
SOV-RCL-100-20 | 100 | 86 | 20 | 132.66 | 265.4 | 170 | 200 | 90 | 17 |
SOV-RCL-100-60 | 100 | 145 | 60 | 132.66 | 796 | 170 | 200 | 90 | 28 |

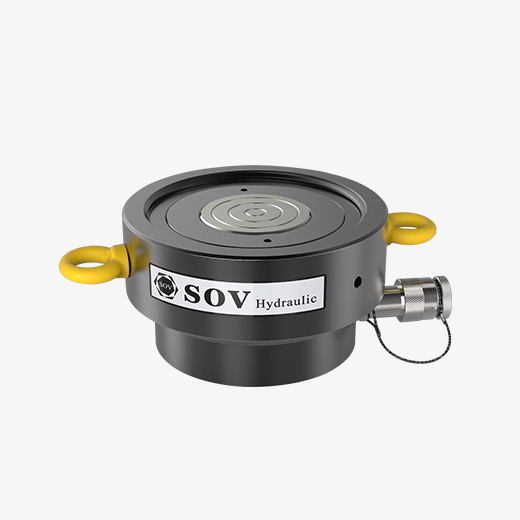

规格型号 | 承载能力 (T) | 本体高度 (mm) | 有效行程 (mm) | 有效面积 (cm²) | 液压油量 (cm³) | 油缸外径 (mm) | 锁母外径(mm) | 活塞杆直径 (mm) | 重量 (kg) |
SOV-HRCL-100-10 | 100 | 45 | 10 | 143.06 | 143 | 170 | 198 | 135 | 9.5 |
SOV-HRCL-150-24 | 150 | 54 | 24 | 213.72 | 513 | 215 | 245 | 165 | 18.2 |

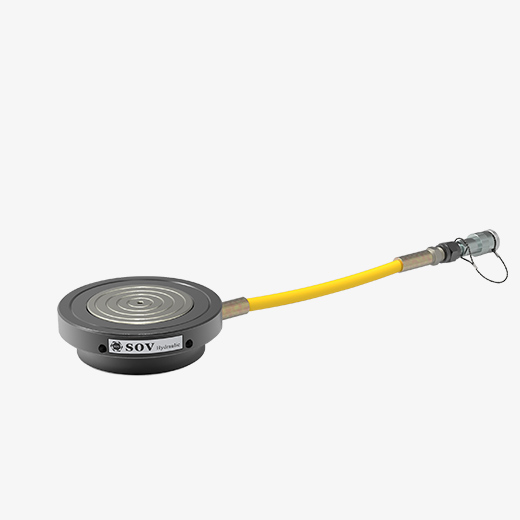

规格型号 | 承载能力 (T) | 本体高度 (mm) | 工作行程 (mm) | 有效面积 (cm2) | 液压油量 (cm3) | 油缸外径 (mm) | 重量 (kg) |
SOV-RDL-80-25 | 一级 80 | 38 | 一级 11 | 一级 113.04 | 一级 124.3 | 175×203 | 7 |
二级 50 | 二级 14 | 二级 70.84 | 二级 99.2 |
*如因产品更新迭代,表中参数有所变动,恕不另行通知。
