超高压可换头液压螺栓拉伸器
型号:SOV-GT

螺栓拉伸器,带可替换螺母的单级拉伸器。

【 最大拉伸力 】:2845.1KN
【 螺纹规格 】:M16~M95
【 最大行程 】:10mm
【 工作压力 】:150Mpa
【 应用行业 】:适用于钢厂、电厂、水泥厂等机械的螺母预紧、拆卸。
立即咨询

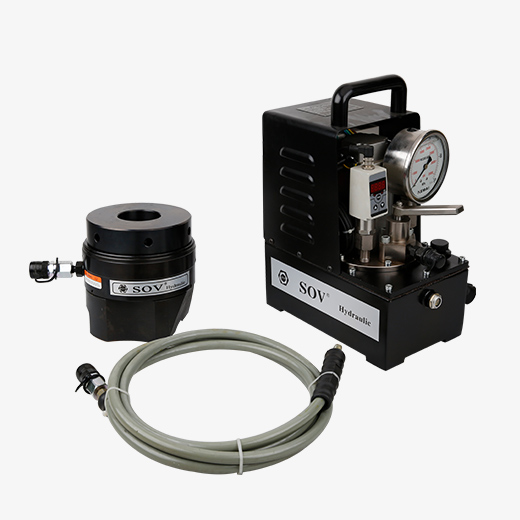

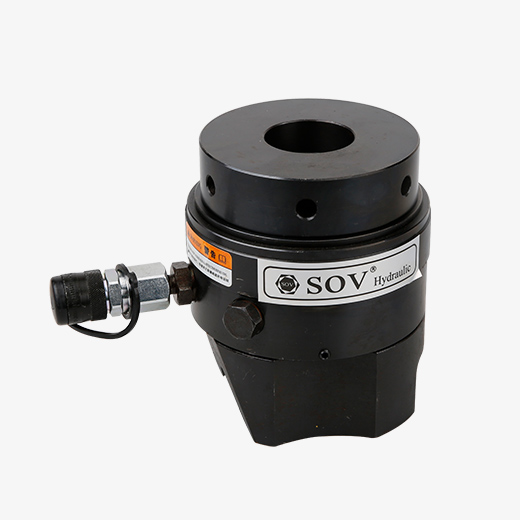

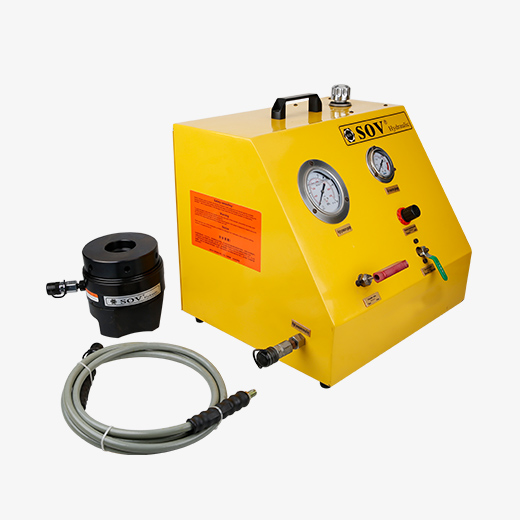

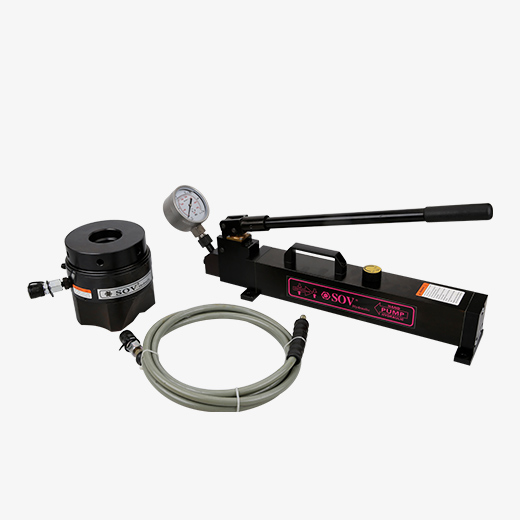

超高压可换头液压螺栓拉伸器
超高压可换头液压螺栓拉伸器
超高压可换头液压螺栓拉伸器
超高压可换头液压螺栓拉伸器
产品特点
独特密封设计,柱塞/缸体可错位补偿。
柱塞工作行程为10mm。
内置行程限位阀,防止超行程使用。
产品概述:

超高压液压螺栓拉伸器工作压力150/200MPa;耐磨损缸体,结构紧凑,性能可靠,使用寿命长;精确度高,速度快,使用安全;结构合理简单,维护方便,超高强度合金材料; 可根据客户的实际工况条件定制。

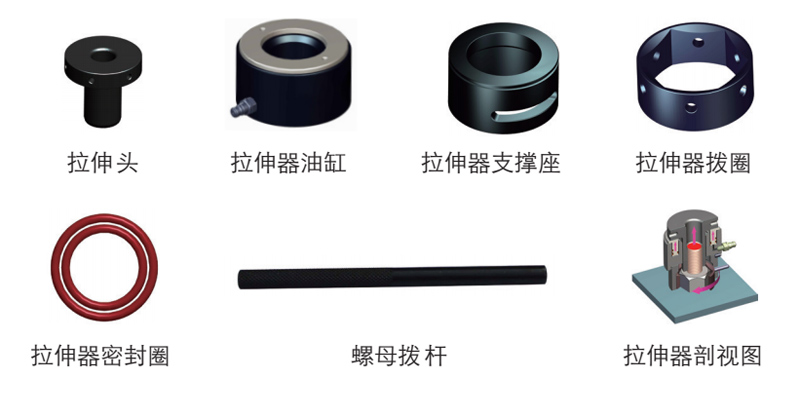

超高压可换头液压螺栓拉伸器各部件图
超高压可换头液压螺栓拉伸器各部件图
应用图片

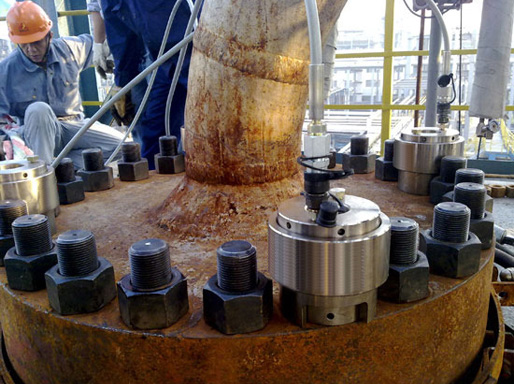

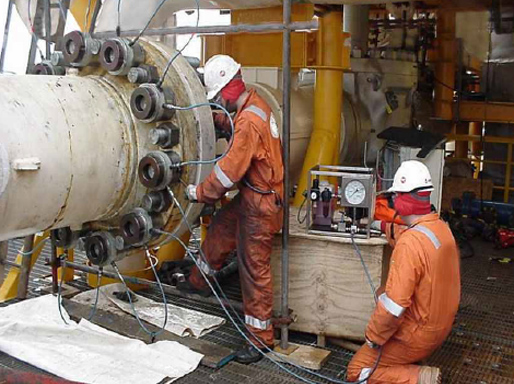

钢厂压力容器螺栓同步拉伸预紧
钢厂压力容器螺栓同步拉伸预紧

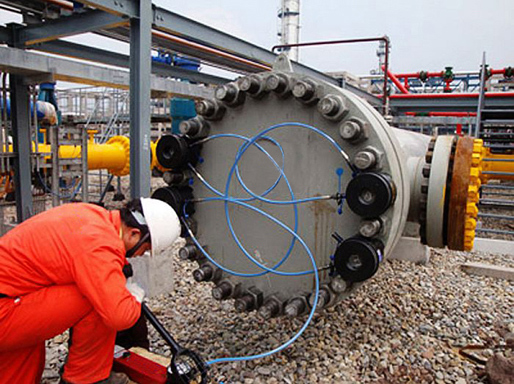

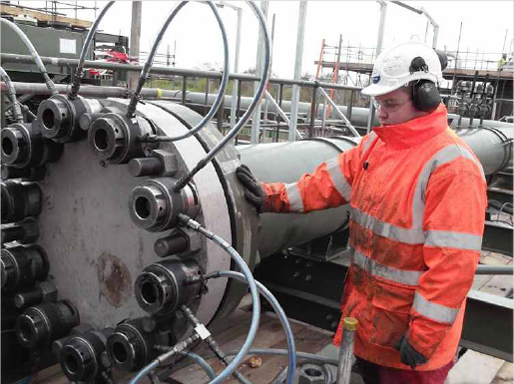

管道法兰盘螺栓同步拉伸预紧
管道法兰盘螺栓同步拉伸预紧
化工厂压力容器螺栓同步拉伸预紧
化工厂压力容器螺栓同步拉伸预紧
火力发电厂大型电机螺栓预紧
火力发电厂大型电机螺栓预紧

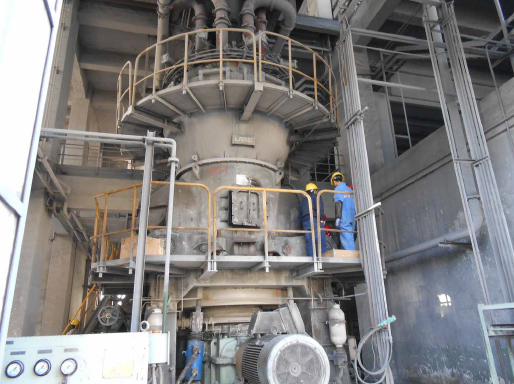

水泥厂立磨地脚螺栓预紧
水泥厂立磨地脚螺栓预紧
液压螺栓拉伸器(炼油厂阀门螺栓预紧)
液压螺栓拉伸器(炼油厂阀门螺栓预紧)
规格型号 范围   (M) 螺纹规格 螺栓间距 N (mm) 最小高度 E (mm) 有效 行程 (mm) 拉伸头 重量 (kg) 有效面积   (mm²) 150Mpa 下最大负载(kN) 外形尺寸 (mm) 重量   (kg)
A B C D
SOV-GT1-LCB M16-M30 M16 x 2 55 169 10 1.58 1495.4 224.3 135 113 27 86 3
M18 x 2.5 56 165 1.51
M20 x 2.5 57 165 1.43
M24 x 3 59 164 1.31
M27 x 3 62 167 1.16
M30 x3.5 65 170 1.01
SOV-GT2-LCB M30-M39 M30x 3.5 71 173 10 2.58 2677.2 401.5 136 111 35 107 4.1
M33 x 3.5 74 174 2.37
M36 x 4 77 177 2.17
M39 x 4 80 180 1.93
SOV-GT3-LCB M39-M52 M39 x 4 92 212 10 5.68 5127.1 768.9 160 126 46 138 7.0
M42 x 4.5 96 215 5.35
M45 x 4.5 99 218 4.98
M48 x 5 105 216 4.66
M52 x 5 108 220 4.18
SOV-GT4-LCB M52-M68 M52 x 5 118 240 10 10.74 9782.1 1466.9 180 141 62 174 12.2
M56 x 5.5 121 244 10.10
M60 x 5.5 124 248 9.44
M64 x 6 127 252 8.78
M68 x 6 130 256 8.09
SOV-GT5-LCB M68-M80 M68 x 6 145 278 10 17.28 15079.7 2261.4 202 157 78 210 18.7
M72 x 6 149 282 16.39
M76 x 6 152 286 15.47
M80 x 6 162 293 14.55
SOV-GT6-LCB M80-M95 M80 x 6 169 312 10 22.28 18972.1 2845.1 219 173 82 240 27.8
M85 x 6 169 312 21.00
M90 x 6 178 317 19.35
M95 x 6 181 322 18.04
