1500bar内螺纹型螺栓拉伸器,螺栓拉伸器,索沃液压科技（上海）有限公司

产品特点

活塞内含螺纹。

体积小、结构紧凑。

标准工作压力1500bar。

液压螺栓拉伸器拉伸步骤

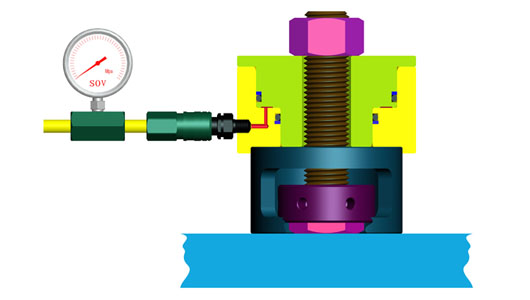

初始位置：

将液压螺栓拉伸器旋入螺栓。当开始增大液压压力后，油缸里的活塞开始上升，推动拉伸头向上移动，开始拉伸螺栓。

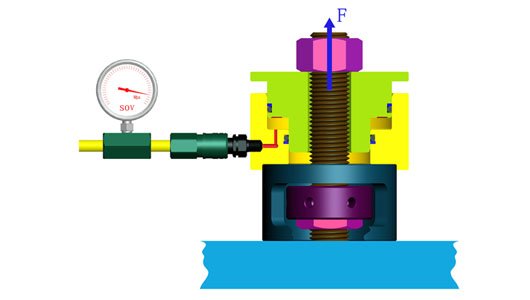

伸长和压缩：

当液压压力增加时，轴向拉伸力当液压压力增加时，轴向拉伸力将拉长螺栓，这时螺母因螺栓的伸长而上升，与法兰接触面脱离开来。根据弹性变形的原理，同样大小的反向预紧力将会压缩法兰。当达到要求的预紧力时，停止加压。

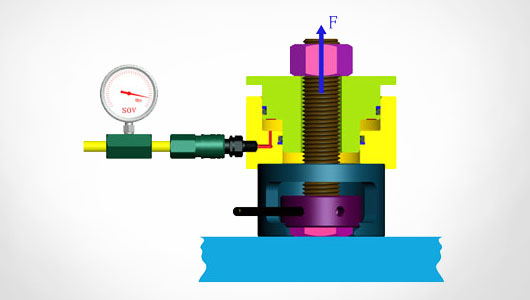

拧紧螺母：

当达到要求的预紧力后，可用调节拨杆拧紧螺母。此时，轴向预紧力被保留在螺栓里。泄压后可取下液压螺栓拉伸器。

液压螺栓拉伸器应用、工况及优点：

螺纹连接是机械连接中最厂泛应用的一种连接方式。在螺纹连接中螺栓需要一定的预紧力。使用何种方法来获得预紧力，是在螺栓的设计阶段必须考虑的问题。当预紧过程中无摩擦和扭矩作用时，就可以充分利用材料性能、减小连接尺寸。而它可以通过螺栓拉伸器或液压螺母来实现。

应用领域

单作用中空柱塞液压千斤顶应用及其广泛，适用于加工、维修、牵引等作业。在需要牵引的作业中，特殊的空心活塞设计使牵引杆或钢索能够穿过整个油缸作业，在各种压合和机械牵引系统工作中，常用于向后牵引和向前挤压的作业。当装备有可互换的钢质强化活塞鞍座时，也能用于常规的举升作业。

工况

液压螺栓拉伸器适用于安装精度高或安全可靠性高的工况。

液压螺桂拉伸器的安装表面厦安装部件要求清洁、平整并与螺栓轴线垂直。螺纹必须清洁且不含润滑油。

液压螺栓连接质量取决于以下几个因素：连接件的表面度和平行度、联结副的数量、连接件的变形形式、及夹具长度关系等。

液压螺栓的预紧力要经过严格、详细的计算。对于超过DlN2510标准的细杆螺杆连接，通常还要检查连接螺母的连接座。

为了减少安装预紧力，连接垫圈都应有足够的刚度。实验表明：夹具的长度与螺纹直径比至少为：1：5，露出螺母的螺杆至少为螺纹直径的0. 6—1倍(具体值依赖预紧力的大小)。

优点

液压螺栓拉伸器和液压螺母可以精确控制螺栓的拉伸力。这个力直接作用在螺栓螺纹上，没有任何扭矩。装配时没有摩擦力的作用，所以不必计算摩擦系数。

通过优化材质，可以使用更小的螺栓、或增加预紧力来获得更高的安全性。

使用液压螺栓拉伸器和液压螺母可以方便且清楚地知道残余紧固力的大小。

产品参数

*如因产品更新迭代，表中参数有所变动，恕不另行通知。
