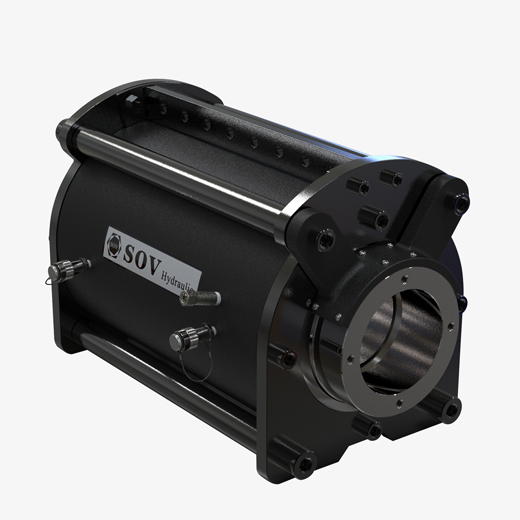

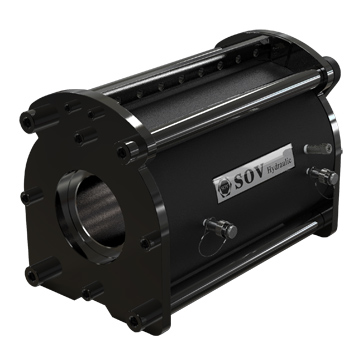

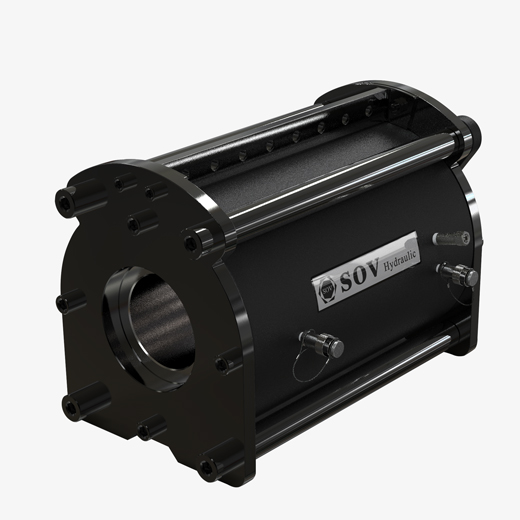

高精度智能张拉液压油缸根据国内外先进技术结合我国实际情况而研制的产品,配以本公司生产的智能张拉设备,完成张拉功能(也可作顶升之用)。操作简便,维修保养容易。主要适用各种预应力混凝土结构施工及公路、铁路、电站、桥梁建设、岩土锚固、滑坡治理、大型重物整体提升、超重大件连续顶推、过盈配合机具的拆卸等等。

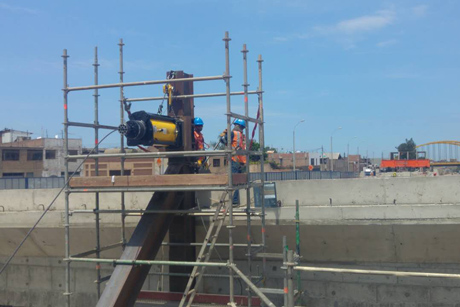

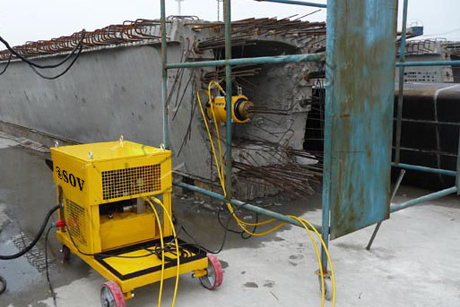

广泛应用于先张法、后张法的预应力混凝土结构的构件、桥梁、水工机构、核电站安全壳、岩土锚固、坝基锚固等工程中。
本产品主要用于开挖地下管道、涵洞隧道等施工,野外作业适用性强、故障率低、系统优化设计。依靠大吨位液压千斤顶的顶升能力,将管道平稳移动,人工掏土,逐段顶进,操作简便,经济实惠,在顶管工程中广泛采用。
产品型号 | 张拉能力 | 工作压力(MPa) | 张拉行程 | 最大张拉力(kN) | 液压油容量(cm3) | 中心孔径 | 油缸外径 | 柱塞直径 | 限位孔直径 | 本体高度 | 伸展高度 | 重量 | ||
(T) | 70 | (mm) | 张拉 | 回程 | 张拉 | 回程 | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |
SOV-ZLD-28T | 28 | 70 | 200 | 280 | 78 | 953 | 267 | 19 | 120 | 80.0 | - | 580 | 780 | 34 |
SOV-ZLD-100T | 100 | 70 | 200 | 966 | 521 | 2760 | 1490 | 78 | 205 | 133.0 | 136 | 447 | 647 | 74 |
SOV-ZLD-150T | 150 | 70 | 200 | 1526 | 674 | 4360 | 1926 | 100 | 260 | 177.7 | 152 | 480 | 680 | 142 |
SOV-ZLD-250T | 250 | 70 | 200 | 2525 | 1251 | 7210 | 3850 | 125 | 340 | 215.9 | 186 | 535 | 735 | 270 |
SOV-ZLD-400T | 400 | 70 | 200 | 4194 | 1773 | 11980 | 5068 | 160 | 425 | 292.0 | 252 | 626 | 826 | 510 |
SOV-ZLD-500T | 500 | 70 | 200 | 5047 | 2706 | 14420 | 7734 | 190 | 480 | 317.5 | 302 | 662 | 862 | 661 |
SOV-ZLD-650T | 650 | 70 | 200 | 6484 | 2653 | 18530 | 7580 | 230 | 585 | 393.7 | 302 | 742 | 942 | 1068 |
SOV-ZLD-900T | 900 | 70 | 200 | 9177 | 9177 | 26220 | 11860 | 270 | 670 | 457 | 372 | 790 | 990 | 1405 |
*如因产品更新迭代,表中参数有所变动,恕不另行通知。
